过电流保护器

    过流保护器是用于电流过载保护的装置。当它进入设置状态时，保护内的继电器会自动释放，保护器退出保护状态，有效防止在设置状态时对电动机的误操作。可广泛适用于机械、冶金、建材、化工、纺织行业等工业三相电动机及其它电器的保护与监测。

技术参数

额定电流 : 3amp — 25amp . 　

额定电压: 125/250vac 50vdc 50-60hz . 　

断开容量 : 1,000amp× 125vac 20amp×205vac. 　

绝缘耐压测试 : 1，500vac /分钟. 　

复位开关超负荷量 : 10 倍电流. 　

最低电压 : 小于 0.25v . 　

回复时间 : 60秒内 . 　

绝缘电阻 : 大于 500vdc×100mΩ . 　

线路端子温度 : 25℃下进行 100 % 测试,温升小于25℃ . 　

接点寿命测试 : 125vac × 150 % 电流测试超过500次.

1、复合型:将多种保护符合起来。 　

2、限功率型:限定输出的总功率。 　

3、回卷型:初始电流恒定不变,电压下降到一定数值电流开始减小。 　

4、打隔型:过流后,电流电压下降到0,然后又开始上升,周而复始。 　

5、恒流行:电流恒定不变,电压下降。

性能特点

1、高速短路保护，动作时间小于40ns，短路处无任何火花喷发。（有效遏制电气火灾） 　

2、高速精确的防雷过压保护，动作时间小于40ns，判定过压电压高于260v，判定雷击电压高于630v，数字化处理快速精确。 　

3、具有延时特性，高精度过流保护，精确度达到0.1a. 　

4、超高速漏电保护，神奇的触电无感觉功能。 　

5、故障排除自动复位，每次因产生故障跳闸后，内置mcu精确判断，一旦确定故障已经排除立即自动复位，无需人工再次合闸，真正做到免维护。（某一些产品利用延时强行复位是相当不安全的）

保护功能

● 过载保护 　

● 欠载保护 　

● 堵转保护 　

● 阻塞保护 　

● 温度保护 　

● 相序保护 　

● 欠压保护 　

● 过压保护 　

● 起动超时保护 　

● 断相保护 　

● 不平衡保护

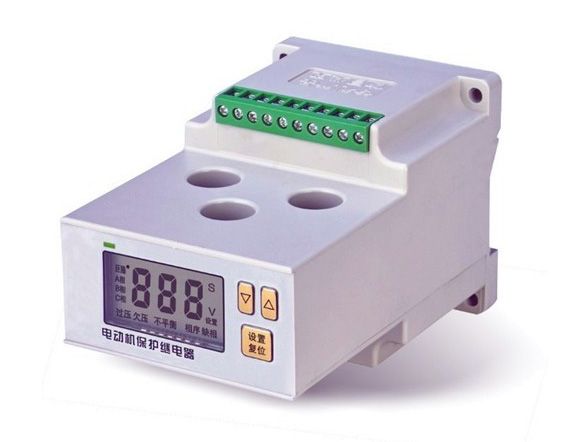

过流保护器的设置步骤以jl-200过流保护器为例，来进行具体操作如下：

1、jl-200过流保护器(过电流保护器)通电后，jl-200过流保护器(过电流保护器)数字窗口显示000。 　

2、长按jl-200过流保护器(过电流保护器)【设置】键5秒，进入设置模式（电机静止状态，电流为0时，能进入设置状态；电机运行时，电流不为0，不能进入设置状态，但可查询设置内容）。同时【设置】【过载】字符点亮，进入电流设置，按【△】【▽】键，设置电流值，长按【△】能连发，按一下【△】进一位，按【▽】一下降一位。设置电流值后，按【设置】键，保存设置值，并跳到下一设置项目。 　

3、【设置】【堵转】字符点亮，设置电机堵转允许时间（同时也设定了动作曲线），根据电机的动作特性，按【△】【▽】键，选择相应的动作曲线（3、6、9、12、15）。选择好动作曲线后，按【设置】键，保存设置值，并跳到下一设置项目。 　

4、【设置】【欠载】字符点亮，设置电机欠载电流百分比，按【△】【▽】键，设定相应的欠载电流与额定电流百分比。按【设置】键，保存设置值，并跳到下一设置项目。 　

5、【设置】【相序】字符点亮，设置电机相序保护功能开启（on）还是关闭（off）。按【设置】键，保存设置值，并跳到下一设置项目。 　

6、【设置】【过压】字符点亮，按【△】【▽】键，设置过压值，按【设置】键，保存设置值，并跳到下一设置项目。 　

7、【设置】【欠压】字符点亮，按【△】【▽】键，设置欠压值，按【设置】键，保存设置值，并跳到下一设置项目。 　

8、只有【设置】字符点亮，进入“复位方式”选择，按【△】【▽】键，选择【au】（自动复位），【hu】（手动复位） 　

9、按【设置】键，保存设置值，并跳到下一设置项目。显示【设置】数字窗显示end，表示jl-200过流保护器(过电流保护器)设置完毕。 　

10、按【设置】，保存设置内容，退出jl-200过流保护器(过电流保护器)设置状态。

使用范围

过流保护器的使用范围有用于电脑插座,组合插座,电源转换器, 仪器仪表,电机多功能排插,小型发电机等多功能保护场合。
